- 商品名称: 全自动前沿送纸带清废平压平模切机
- 商品编号: MHK-001

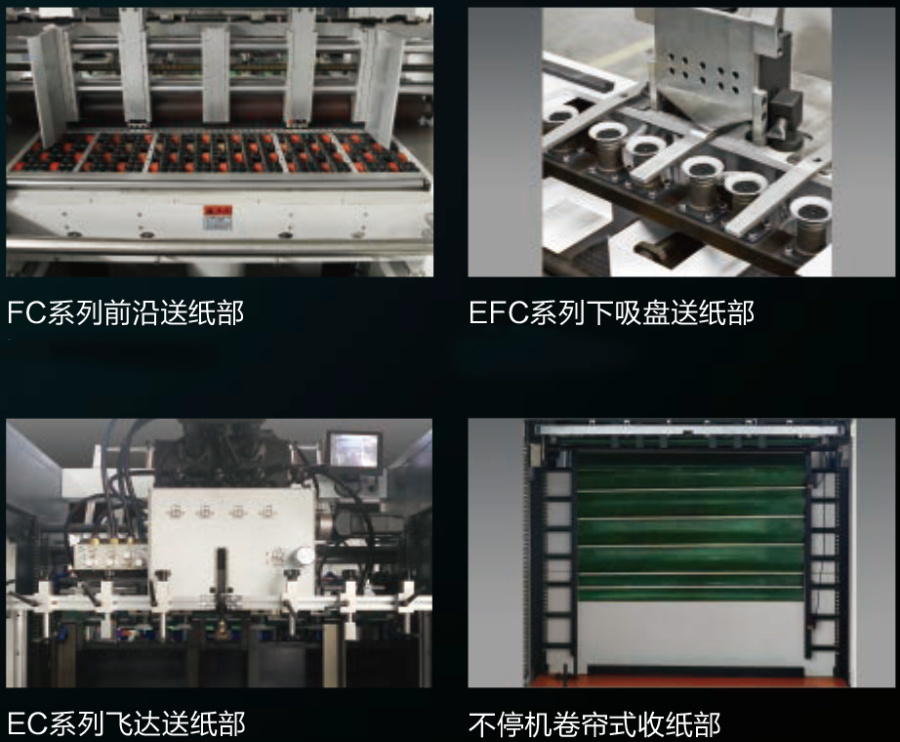

1、前沿送纸部

◆ 高速精密前沿送纸装置可稳定输送各种类型和品质的瓦楞纸，适应性强，工作范围广。

◆ 特殊的聚乙脂送纸胶轮配合栅栏式托纸架和气垫确保厚重翘曲纸板输送顺畅和纸板的到位。

◆ 变频吸风量微调装置以适应从F到五层不同厚度瓦楞纸的送纸要求。

2、输纸台侧定位部

◆ 左右各一套侧定位推归，保证纸板侧定位准确。

◆ 输纸步距调整采用先进的不停机调节。

◆ 前挡前后位置可根据咬口尺寸作微调。

3、模切部

◆ 模切部操作门及气动式版框锁紧系统。

◆ 模切钢板气垫托起装置使模切钢板拉出推入更轻松容易。

◆ 主传动侧采用高精密齿轮传动形式。

◆ 大动角高扭矩凸轮式间歇机构使抓纸牙排运行更加平稳可靠，减少打点不易散版，并配有可靠的超负载扭力保护系统。

◆ 手柄轮契块式压力微调装置，带重力位置显示器。

4、清废部

◆ 水平位置固定式清废中模版配合浙进加速运动曲线清废上框打废点动作，清废结构精简，动作减少，打废点瞬间力度加大，清废动作更简捷有效。

◆ 牙排在清废部停留时采靠规定位，使清废定位更加准确。

◆ 采用中央定位系统，校版快，调整方便。

◆ 前清废装置能够完全清废咬纸边的废料，并由输送带将咬纸边废料送出机外。

5、计数堆叠收纸部

◆ 不停式气缸自动收纸插架及自动升降托架收纸台配合交替使用，可计数堆叠，同时配合皮带输送至机外(可与自动分纸机联接)。

◆ 电子计数器。

◆ 可调节弹簧链条涨紧后缓冲从动轮大大减少牙排转向的惯量冲击，并可保持链条的均衡涨紧度。

◆ 采用下吸盘式不停顿送纸方式。

◆ 气动式侧推挡板预先对纸堆推齐整理。

◆ 采用真空吸附方式将纸板送入压纸辊，不易刮花印刷表面。
关键词:
- 全自动前沿送纸带清废平压平模切机

主要参数
型号	MHK-1900FC/ 1900EFC-1900EC	MHK-1900FC/ 1900EFC-1900EC	MHK-1500FC/ 1500EFC-1500EC	MHK-1300FC/ 1300EFC-1300EC
最大纸张幅面	1900x1400mm	1650x1200mm	1500x1100mm	1290x940mm
最小纸张幅面	650x550mm	550x500mm/550x 500mm/650x450mm	470x420mm/470x 450mm/550x450mm	470x420mm/470x 450mm/550x450mm
最大模切幅面	1870x1380mm	1620x1180mm	1480x1080mm	1280x920mm
板框内版尺寸	1900x1430mm	1650x1230mm	1520x1130mm	1310x970mm
适用纸张范围	E、B、C、A、AB槽纹瓦楞纸(1-8.5mm厚)
最小废边宽度	12mm	12mm	12mm	12mm
最小咬纸宽度	6-12mm	6-12mm	6-12mm	6-12mm
刀线高	23.8mm	23.8mm	23.8mm	23.8mm
最大工作速度	5500s/h	6000s/h	6000s/h	6000s/h
最大模切压力	450T	400T	400T	400T
总用电功率	40kw/38kw/38kw	40kw/38kw/38kw	32kw/30kw/30kw	27kw/25kw/25kw
电力要求	380V,50HZ 3PH	380V,50HZ,3PH	380V,50HZ,3PH	380V,50HZ3PH
压力调节范围	±1.5mm	±1.5mm	±1.5mm	±1.5mm

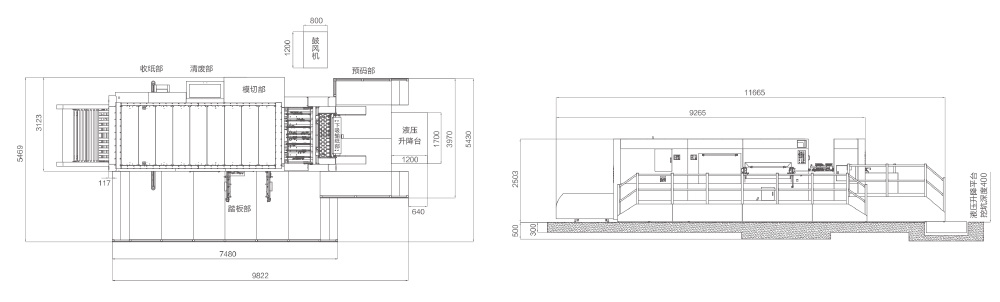

整机外形尺寸	13000x6200x2780mm (FC/EFC)	11700x5470x2500mm (FC/EFC)	11800x5000x2400mm (FC/EFC)	10630x4820x2400mm (FC/EFC)
整机外形尺寸	15000x6200x2780mm (EC)	13250x5470x2500mn (EC)	12500x5000x2400mm (EC)	12000x4820x2400mm (EC)
整机重量	41T/13T/39T	26T/38T/34T	25T/26T/23T	22T/23T/20T
