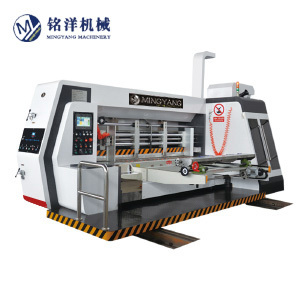

- 商品名称: ZYKM 辊轮式印刷联动线
- 商品编号: ZYKM 辊轮式印刷联动线
整机特点

◆ CNC操控系统，故障显示、可扩展连接ERP，可远程维护。

◆ 智能化订单存储记忆。

◆ 各单元设置拉线式安全开关、防护操控安全性。

◆ 手动间隙调整结构，采用自锁式调整装置，操作方便。

◆ 传动采用合金钢精密研磨齿轮、喷淋式循环润滑系统。

◆ 电气元件、传动轴承等采用国际品牌，通过欧州CE认证。

送纸单元

◆ 主控电脑及单元人机界面调控系统。

◆ 前缘送纸系统、变频调控风量，送纸准、稳。

◆ 侧、前挡板直线导轨横移系统，调控稳定、精准。

◆ 送纸压力手轮调整，可选配电动压力调整。

◆ 除尘毛刷与吸尘装置同步工作，除尘完善。

◆ 双排进纸辊模式、送纸胶辊快换式机构。

◆ 选配免压送纸系统。

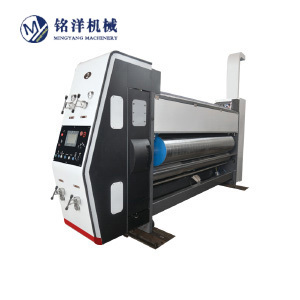

印刷单元

◆ 印刷相位由主控电脑及单元人机界面调控。

◆ 印刷相位采用伺服控制，精度高，速度快。

◆ 双辊印刷系统，可以选配刮刀拭墨系统。

◆ 辊对辊送纸系统，导送轮快速横移机构，间隙自锁调整装置。

◆ 两侧卷轴锁版、快速挂版驱动、自动复位。

◆ 循环供墨系统--供墨防护、缺墨报警、快速清洗。

◆ 送纸辊与印刷辊压力，印刷辊与网纹辊压力，胶轴与网纹压力手轮调整，可选配电动压力调整。

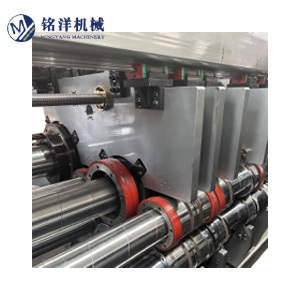

开槽单元

◆ 开槽相位由主控电脑及单元人机界面调控。

◆ 小预压-大预压-小实压-开槽结构，压线成型更适合在线粘箱，开槽刀座横移结构丝杆配合直线导轨，移动更灵活、准确。

◆ 大预压轮-导压轮-大压线轮-开槽结构，防护压痕开裂、成型更佳。

◆ 预压轮、压线轮、开槽刀盘间隙手动调整，可选配电动调整。

◆ 中刀大位移机构，生产适配性强。

模切单元

◆ 模切相位由主控电脑及单元人机界面调控。

◆ 模切压力电动调整，气动齿合式固锁装置。

◆ 胶垫辊自动横移机构，避免同位置刀切，延长胶垫使用时间。

◆ 进口快换式胶垫、胶垫研磨修正机构。

◆ 机械式速差补偿系统，补偿线速度。

◆ (选配)刀模辊独立伺服马达驱动。
关键词:
- 印刷机

印刷机参数
项目/型号	ZYKM-920	ZYKM-924	ZYKM-1224	ZYKM-1228
最大速度(张/时)	21000	21000	15000	13500
工作速度(张/时)	18000	18000	12000	10800
最大进纸尺寸	900x2100	900x2500	1200x2500	1200x2900
最小进纸尺寸	300x600	300x600	350x600	350x600
最大印刷尺寸	900x2000	900x2400	1200x2400	1200x2800
隔张进纸尺寸	1200x2100	1200x2500	1500x2500	1500x2900
送纸精度	±1.0
印刷精度	±0.5
开槽精度	±1.5
模切精度	±1
最小方盒尺寸	130x130
最小矩形盒尺寸	270x65
最大开槽深度	250		300
联动线参数
项目/型号	ZYKM-920	ZYKM-924	ZYKM-1224	ZYKM-1228
最大速度	21000	21000	15000	13500
最小纸板尺寸	350×720	350×720	350×720	350×720
最大纸板尺寸	1200×2000	1200×2400	1500×2400	1500×2800
纸板厚度	1.5-8
单页最大尺寸mm	1200
开槽最小间距	A+B≥380,A或者B>120 260/120/260/120
最小折叠尺寸	正刀380x350 反刀360x350
贴耳幅宽	≤45
计数推出单元可通过的未折叠纸板尺寸mm	1700
计数推出单元每捆纸板的高度范围mm	50-300
标配计数推出每分钟推出多的捆数	≤25	≤25	≤20	≤20
